Aula 01 - (16/fev/2023)

Aula introdutória à disciplina

Nesta aula foi iniciado o semestre na unidade curricular Modelação e Visualização Tridimensional em Arquitetura. Nesta foi feita uma breve introdução à disciplina e explicados os métodos de avaliação, bem como uma breve revisão dos comandos de Autocad. Além disso foi feita uma descrição de como teremos que programar a nossa página de aluno, feita em HTML, bem como a ligação à nossa página na plataforma Blogspot. Foram também referidas os programas onde iremos trabalhar e ser avaliados: Autocad e 3DMax.

Na segunda parte da aula foi iniciado o primeiro exercício que consistem na criação de cinco poliedros em 3D, no programa Autocad.

Figura 1- Base dos poliedros nas respetivas layers

           Para transformar o desenho vetorial em tridimensional foi utilizado o comando 3DORBIT.

Figura 2- vista em 3 dimensões com o comando 3DORBIT

           Para a construção do primeiro poliedro foi contruída uma charneira (LINE) para fazer a rotação das faces, com a criação de um circulo (CIRCLE). As faces do poliedro foram construídas através do comando MIRROR, de forma a duplicar a base da figura.

Figura 3- Criação de charneira e multiplicação de uma face do poliedro.

        Para finalizar o primeiro poliedro, foi utilizado o 3DROTATE de forma a rodar as faces de modo a que os vértices toquem no eixo central da base.

Figura 4- rotação de uma face do tetraedro com o comando 3DROTATE.

        Dadas estas indicações, foi sugerido aos alunos terminar todos os sólidos restantes individualmente.

           Descarregar o ficheiro do exercício aqui!



Aula 10 - (26/Abril/2022)

3D MAX

    Nesta aula demos inicio à utilização do programa 3D MAX, começando por fazer experiencias para consolidação do programa.

    Também foi iniciado um exercício onde construímos uma lamparina.

Fig 1.- experimentação de formas

Aula 09 - (19/abril/2022)

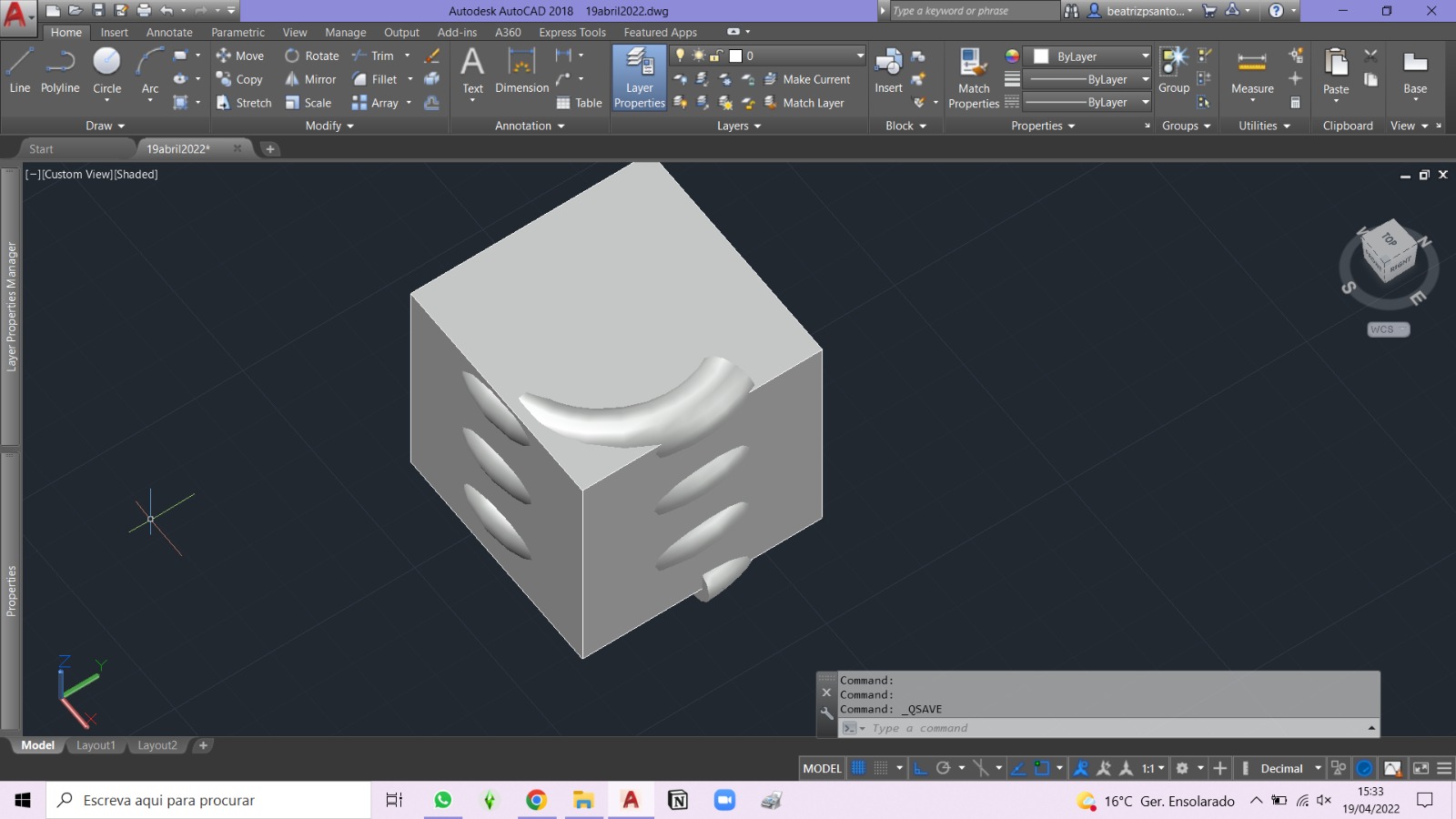

 Museu Guggenheim

cubo 50x50

helix 22 diametro 50 altura

circulo com 20

cilindro com 20 raio e 50 altura

fazer circulo pequeno na ponta do caracol com 5 diametro

extrude no circulo

clicar p

clicar na helix

meter em shaded

 Museu Guggenheim

Fig. 5- levantamento das medidas

Entrega 02 - (15/abril/2022)

Trabalho de continuidade - Modelação geométrica

    Este exercício consiste na transformação tridimensional de um quadro, escolhido pelo aluno, sendo este entendido como uma vista em planta. O mesmo originará um objeto geométrico tridimensional, especificamente um espaço de exposições.

Elevação (1929), Wassily Kandinsky

Volume projetado em planta, sobreposto na obra

Descarregar o ficheiro dwg aqui .

Entrega 01 - (22/fev/2022)

Exercício 01 - Poliedros de Platão 3D

        No âmbito desta unidade curricular foi proposta a execução dos 5 poliedros de Platão, com base na construção das suas faces em 2D e as suas rotações para o espaço 3D, através do comando 3DRotate, com a utilização da ferramenta AutoCAD.

    Neste documento estão expostas fases do exercício, assim como o resultado final do mesmo.

    A construção do Icosaedro teve início nas faces da pirâmide pentagonal regular inferior, cuja base dá origem a metade de um antiprisma pentagonal.

Figura 1- Desenho da projeção horizontal e charneira (para a formação das faces da metade inferior do sólido)

Figura 2- Construção da «Pirâmide» através da multiplicação das faces, com os comandos COPY e 3DROTATE

Figura 3- Utilização do comando ARRAY para a produção das restantes faces da metade do Icosaedro

Figura 4- Ao executar COPY e 3DMIRROR da construção anterior, conclui-se assim o Poliedro de 20 faces

Figura 5- Conclusão da construção dos 5 Poliedros de Platão





  Descarregar o ficheiro do exercício concluído aqui!



Aula 02 - (22/fev/2022)

Aula de conclusão dos poliedros

        Esta aula teve como objetivo concluir o exercício de construção de poliedros iniciado na aula anterior. Assim, ao longo da aula foram demonstradas várias formas de construção dos mesmos.

    Para a construção do dodecaedro foi utilizado o  comando  ARRAY POLAR. Este permite a multiplicação de um determinado objeto, consoante um centro polar. Permite-nos também escolher o número de itens que queremos multiplicar.

Figura 1- Figura depois da utilização do comando ARRAY

Figura 2- copy da figura

Figura 3- Utilização do 3D Rotate

Figura 4- Move e conclusão do sólido

Figura 5- Conclusão dos Poliedros: Tetraedro, Hexaedro, Octaedro e Dodecaedro

    Por fim, e concluindo o exercício, foi proposta a construção autónoma do poliedro de 20 faces, Icosaedro, tendo como base a matéria lecionada em aula. O processo de construção do mesmo encontra-se aqui!
